Regelung Heizkreismischer
Die Regelung der Heizkreise erfolgt Witterungs geführt mit dem Anschlußmodul Typ I, ausgestattet mit Pumpe und bevalentem 4-Wegemischer.

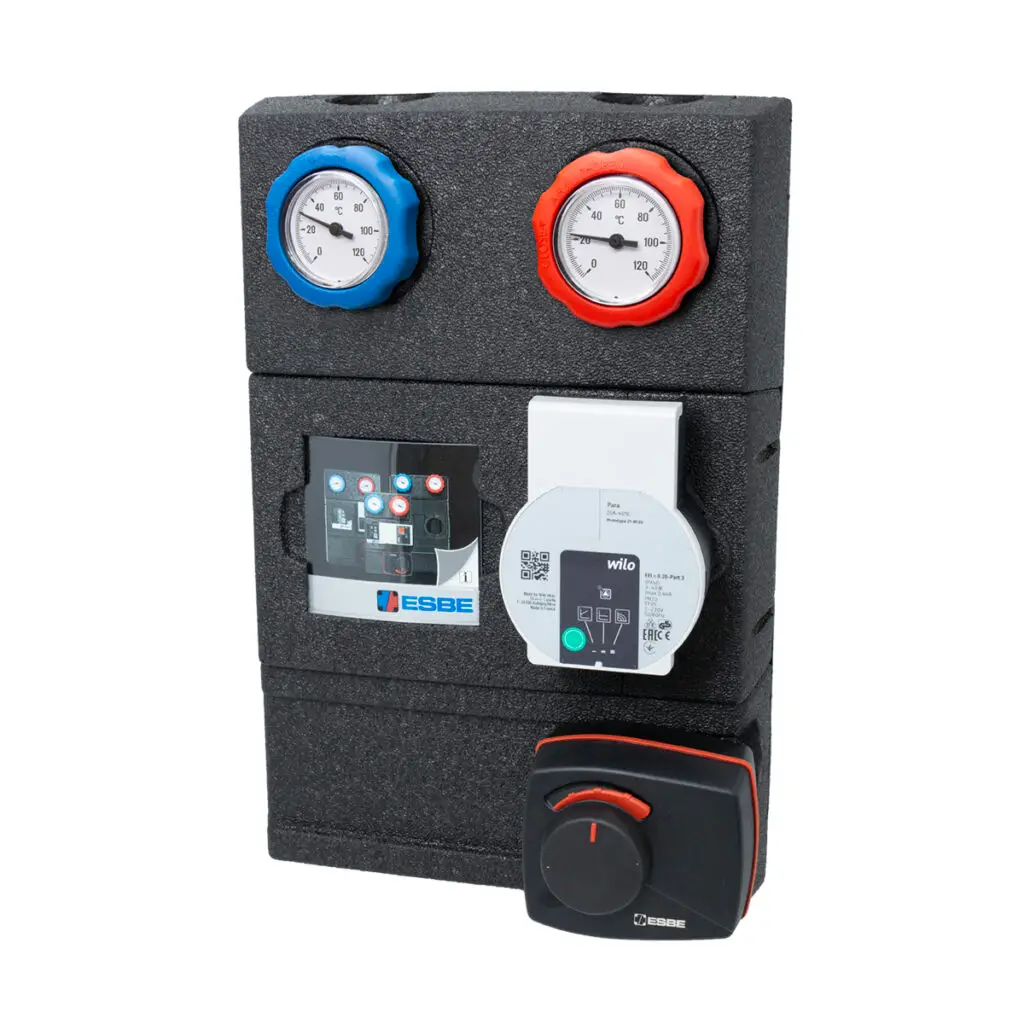

Anschlußmodul Typ I, Pumpengruppe mit Mischer
🔥 Heizbetrieb & Regelstrategie – kurz erklärt
Programmierung des Reglers UVR16x2
🔀 Mischerkonzept – intelligent und schichtungsfreundlich
Der Mischer entnimmt vorrangig aus dem mittleren Pufferanschluss.
Je nach Bedarf wird:
heißes Wasser zugemischt
oder kaltes Rücklaufwasser beigemischt
🔁 Pufferladung – strikt getrennt geregelt
Die Beladung des Puffers erfolgt
über einen separaten Regelkreis
vom jeweils aktiven Wärmeerzeuger
Heizkreis und Pufferladung beeinflussen sich nicht direkt.
▶️ Freigabe des Heizbetriebs
Unterschreitet die Außentemperatur eine Vorgabe
z. B. 18 °C,
wird der Heizbetrieb aktiviert.Pumpe und Mischer schalten ein.
🌡️ Vorlauftemperatur – witterungsgeführt
Der Regler stellt die Vorlauftemperatur (VL)
ausschließlich nach Außentemperatur ein.Maßgeblich ist die eingestellte Heizkurve.
Die aktuelle Puffertemperatur
greift nicht direkt in den Regelkreis ein.
👉 Stabile Regelung, unabhängig vom Ladezustand des Puffers
🔄 Verhalten je nach Pufferzustand
✅ Puffer voll geladen
Mittlere Puffertemperatur: hoch
Der Mischer mischt kaltes Rücklaufwasser direkt in der Pumpengruppe bei.
⚠️ Puffer weitgehend entladen
Heißes Wasser steht nur noch im oberen Pufferbereich zur Verfügung.
Mittlere Puffertemperatur: niedrig
Der Mischer mischt heißes Wasser aus dem oberen Pufferbereich bei.
👉 Die Schichtung bleibt erhalten,
👉 der Heizbetrieb bleibt stabil.
🎯 Fazit
Ein Regelkreis für den Heizkomfort.
Ein Regelkreis für die Pufferladung der Energieversorgung.
Ergebnis:
✔ ruhiger Betrieb
✔ saubere Schichtung
✔ minimale Taktung
✔ maximale Effizienz
